97久人人做人人妻人人玩精品_色综合久久久久久久久五月_ ,特级毛片www免费版_性a欧美片_9久久婷婷国产综合

多羥基樹枝狀交聯(lián)改性劑CYD-T58

一、產(chǎn)品概述

CYD-T58是一種高度支化、表面多羥基官能團(tuán)、類球形結(jié)構(gòu)的新型樹枝狀結(jié)構(gòu)產(chǎn)品?？梢詰?yīng)用于環(huán)氧樹脂以及聚氨酯等膠黏劑或者涂料體系，作為交聯(lián)劑表現(xiàn)出獨(dú)特的應(yīng)用性能，不僅可以改善體系交聯(lián)結(jié)構(gòu)有效提高涂層的韌性，并能很好的提升涂層的附著力、拉伸剪切強(qiáng)度等性能。

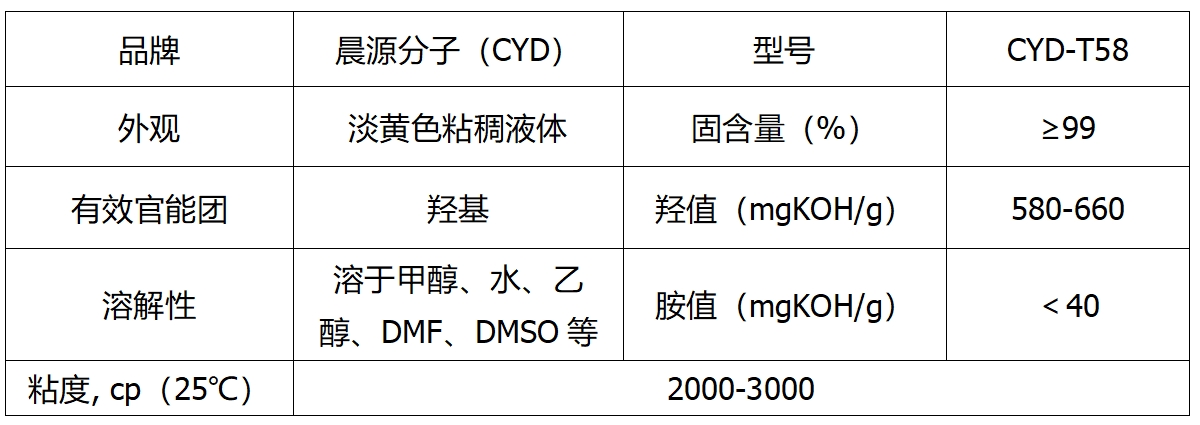

二、產(chǎn)品物性指標(biāo)

三、產(chǎn)品特性

1、含有大量的活性羥基基團(tuán)，可以多維度參與交聯(lián)，改變涂層的交聯(lián)結(jié)構(gòu)，進(jìn)而高效提升涂層韌性20%以上，環(huán)氧膠黏劑拉伸剪切強(qiáng)度可提升30%以上。

2、由于其多支化結(jié)構(gòu)帶來的多作用位點(diǎn)，增加了與基材之間的相互作用，可有效改善涂層在金屬以及其他基材表面的附著力。

3、可以改善水性涂層的耐水、耐酸堿性等性能。

四、典型數(shù)據(jù)及應(yīng)用案例

1、CYD-T58作為交聯(lián)改性劑應(yīng)用

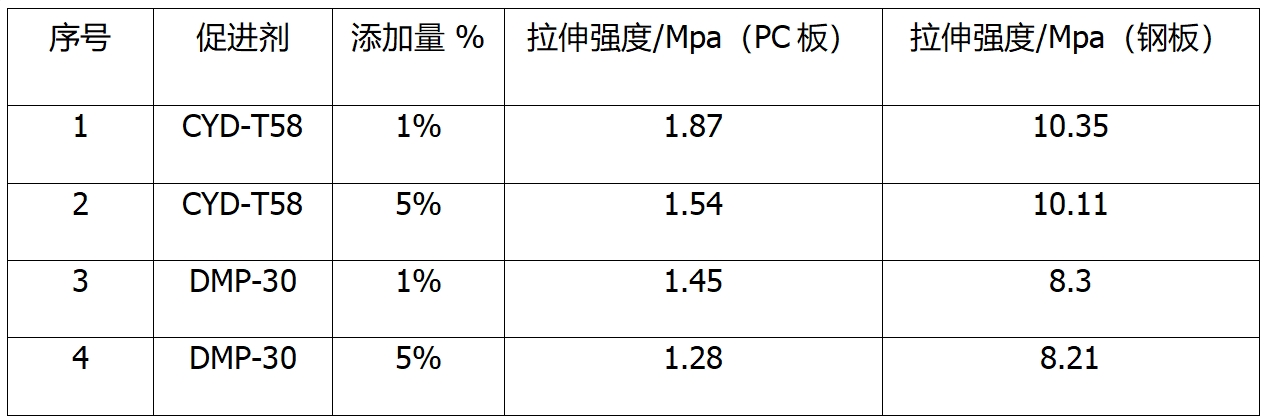

原料：E51環(huán)氧樹脂、650（聚酰胺類固化劑）、CYD-T58、DMP-30（叔胺固化促進(jìn)劑）；

測(cè)試配方E51:650=100:100

CYD-T58作為交聯(lián)改性劑與650聚酰胺固化劑搭配，可提高膠黏劑在PC板上拉伸剪切強(qiáng)度20%以上，在鋼板基材上的拉伸剪切強(qiáng)度20%以上。

2、CYD-T58預(yù)聚改性環(huán)氧樹脂

CYD-T58添加量為環(huán)氧樹脂質(zhì)量的5%，反應(yīng)溫度100℃，反應(yīng)后4h，預(yù)聚物A為澄清透明液體，粘度10800 mPa.s（E51粘度11000-12000 mPa.s）。

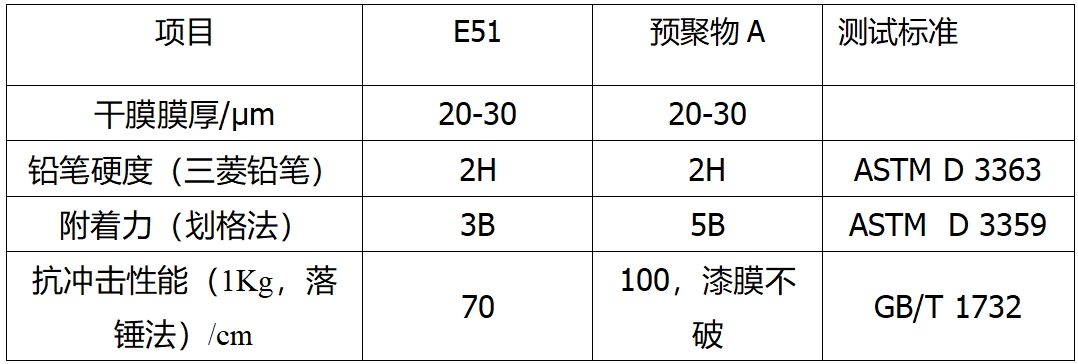

測(cè)試配方：E51/預(yù)聚物A：甲基四氫苯酐=10:8.5，固化條件：120℃, 4h。

通過CYD-T58預(yù)聚改性之后的環(huán)氧樹脂與純E51相比較，附著力從3B提升到5B，抗沖擊性能提升43%。

3、典型案例

應(yīng)用體系：單組份環(huán)氧電子膠黏劑。

應(yīng)用方法：添加環(huán)氧樹脂重量10%的 T58至體系里面混合均勻，膠儲(chǔ)存溫度-20℃。

應(yīng)用效果：明顯改善膠的剝離強(qiáng)度，增加附著力。

五、建議使用方法及添加量

A、直接作為交聯(lián)劑使用，添加量在10%以內(nèi)，具體根據(jù)性能要求調(diào)整，具有改善沖擊性能等機(jī)械性能的作用；

B、作為環(huán)氧樹脂改性劑使用，建議反應(yīng)溫度100-120℃，反應(yīng)時(shí)間2-4小時(shí) ，添加量為環(huán)氧樹脂的1-5%，可根據(jù)性能需求調(diào)整添加量。

C、作為胺類固化劑的促進(jìn)劑使用，添加量5%以內(nèi)，具體根據(jù)性能要求調(diào)整，具有促進(jìn)固化以及改善性能的作用；

六、推薦應(yīng)用領(lǐng)域

適用于酸酐、胺類固化劑等雙組份環(huán)氧體系以及低溫儲(chǔ)存的單組份環(huán)氧膠體系，還可以應(yīng)用于聚氨酯涂料或者膠黏劑體系，代替部分多元醇。如手機(jī)等電子電器用電子膠、軌道交通、5G相關(guān)行業(yè)用膠等。

七、儲(chǔ)存

需室溫密封干燥保存，避免與強(qiáng)堿、強(qiáng)酸、強(qiáng)氧化劑等接觸，保存期24個(gè)月。

八、包裝規(guī)格

包裝規(guī)格：25Kg/桶

以上建議和數(shù)據(jù)均源于可靠的信息，這只是忠告而不是擔(dān)保，鑒于配方、生產(chǎn)工藝及應(yīng)用環(huán)境等諸多因素，請(qǐng)預(yù)先試驗(yàn)確認(rèn)其適用性，晨源分子不作任何公開或默許的擔(dān)保，不承擔(dān)由其他使用而引起的責(zé)任。晨源分子明確拒絕為某一特殊目的而默許的不合適的保證。
